পণ্যের বিবরণ:
|
| প্লেটের পুরুত্ব: | 0.1 মিমি, 0.12 মিমি, 0.15 মিমি | প্যাকিং স্তর উচ্চতা: | 100 মিমি, 150 মিমি, 200 মিমি |
|---|---|---|---|
| আকৃতি: | ব্যক্তিগতকৃত | উপাদান: | SS304, SS316L |
| নির্দিষ্ট অঞ্চল: | ঐচ্ছিক প্রকার | আকার: | অর্ডার অনুযায়ী |
| লক্ষণীয় করা: | 0.15 মিমি মেলাপাক প্যাকিং,125 ই মেলপাক প্যাকিং,টেইল গ্যাস ট্রিটমেন্ট মেলপাক 125 ই |
||

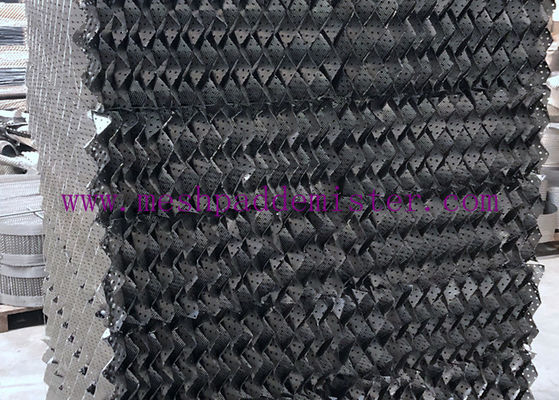

0.15 মিমি ধাতব প্লেট 125Y স্ট্রাকচারড প্যাকিং এজ গ্যাস চিকিত্সা
1কাঠামোগত প্যাকেজিংয়ের শ্রেণীবিভাগ
প্যাকড টাওয়ার একটি ধরণের গ্যাস-তরল ভর স্থানান্তর সরঞ্জাম যা টাওয়ারে প্রচুর পরিমাণে প্যাকিং করে। প্যাকড কলামটি 19 শতকের মাঝামাঝি সময়ে শিল্প উত্পাদনে ব্যবহৃত হয়েছিল।তারপর থেকে, এটি প্লেট কলামের সাথে বিকশিত হয়েছে, দুটি ভিন্ন ধরণের গ্যাস-তরল ভর স্থানান্তর সরঞ্জাম গঠন করে।
2. স্ট্রাকচারড প্যাকিং ব্যবহার করে প্যাকিং টাওয়ারের কাঠামো
প্যাকিং টাওয়ারের দেহটি নীচে একটি সমর্থন প্লেট সহ একটি উল্লম্ব সিলিন্ডার। প্যাকিং উপাদানটি সমর্থন প্লেটে একটি অবিচ্ছেদ্য উপায়ে স্থাপন করা হয়।একটি প্যাকিং প্রেসিং প্লেট আপড্রাফ্ট সঙ্গে প্যাকিং আন্দোলন সীমাবদ্ধ করার জন্য প্যাকিং উপরে ইনস্টল করা হয়. তরল টাওয়ারের শীর্ষ থেকে যোগ করা হয়, তরল বিতরণকারী মাধ্যমে প্যাকিং উপর স্প্রে, এবং প্যাকিং পৃষ্ঠ নিচে প্রবাহিত।গ্যাস টাওয়ার নীচে থেকে প্রেরণ করা হয় এবং গ্যাস বিতরণ ডিভাইস দ্বারা বিতরণ করা হয় (গ্যাস বিতরণ ডিভাইস সাধারণত ছোট ব্যাসার্ধ টাওয়ার জন্য সেট করা হয় না), তারপর এটি তরল সঙ্গে countercurrent হয় এবং অবিচ্ছিন্নভাবে প্যাকিং স্তর ফাঁক মাধ্যমে পাস। গ্যাস-তরল দুই ফেজ প্যাকিং পৃষ্ঠ সঙ্গে ঘনিষ্ঠ যোগাযোগ ভর স্থানান্তর জন্য হয়।প্যাক টাওয়ার একটি ক্রমাগত যোগাযোগ গ্যাস তরল ভর স্থানান্তর সরঞ্জাম, দুই-ফেজ রচনা টাওয়ার উচ্চতা বরাবর ক্রমাগত পরিবর্তন। স্বাভাবিক অপারেশন অধীনে, গ্যাস ফেজ অবিচ্ছিন্ন ফেজ এবং তরল ফেজ বিচ্ছিন্ন ফেজ হয়।
3স্টেইনলেস স্টীল খোলার তরল প্যাকেজিং এর কাঠামোগত মাত্রা এবং বৈশিষ্ট্যগত পরামিতি।
| পয়েন্ট | ইউনিট | ১২৫X | 125Y | ২৫০X | ২৫০ বছর | ৩৫০X | ৩৫০Y | ৫০০X | ৫০০Y | |
| ঢেউয়ের উচ্চতা h | মিমি | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| ঘূর্ণন প্রবণতা θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| ঢেউয়ের দূরত্ব 2B | মিমি | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| ঢেউয়ের কোণ β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| খালি ভগ্নাংশ ε | δ=0.15 মিমি | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0.12 মিমি | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0.10 মিমি | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| গর্তের ব্যাসার্ধ d0 | মিমি | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| খোলা হার σ | % | 8.৫-৯।5 | 8.৫-৯।5 | 9.০-১০।0 | 9.০-১০।0 | |||||
| তরঙ্গ কোণ R এর উপরের বৃত্তের কার্ভের ব্যাসার্ধ | মিমি | ≤২।0 | ≤ ১।4 | ≤০9 | ≤০5 | |||||
দ্রষ্টব্যঃ প্লেটে খোলার হারের প্রভাব গণনা করা হয় না

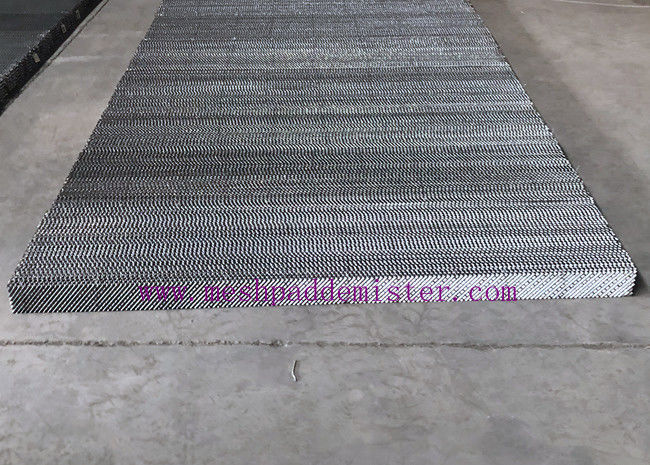

4. কাঠামোগত প্যাকিং কর্মশালা
5. এইচ জি/টি ২১৫৫৯.২ ০২.৫৫ ০২.৫৫ ০২.৫৫ ০২.৫৫
স্ট্যান্ডার্ড নং - বছর নং - প্যাকিং মডেল - টাওয়ারের অভ্যন্তরীণ ব্যাস Φ (মিমি)
উদাহরণস্বরূপ, প্যাকিং টাওয়ারের অভ্যন্তরীণ ব্যাস Φ 600 মিমি, এবং p250i টাইপ স্টেইনলেস স্টিলের গর্তযুক্ত corrugated প্যাকিং ব্যবহার করা হয়, যা নিম্নরূপ চিহ্নিত করা হয়ঃ HG/T 21559.2?? 2005?? P250I?? 600।
3.২ স্পেসিফিকেশন এবং বৈশিষ্ট্য
3.2.1 স্টেইনলেস স্টীল খাঁজ corrugated প্যাকেজিং স্টেইনলেস স্টীল স্ট্রিপ থেকে চাপানো corrugated প্লেট একটি সংখ্যা,যা উল্লম্বভাবে স্তূপীকৃত এবং একটি নির্দিষ্ট ব্যাসের প্রয়োজনীয়তা অনুযায়ী একটি ডিস্ক আকৃতির কাঠামোগত প্যাকেজিংয়ে একত্রিত হয়. সংলগ্ন corrugated প্লেট এর corrugations বিপরীত দিকে inclined হয়, এবং উপরের এবং নীচের সংলগ্ন প্যাকিং প্লেট এর corrugations 90 ° ক্রস হয়।
3.2.২ তরঙ্গযুক্ত প্লেটটি চাপানোর আগে, প্লেটে আগে থেকে গর্ত তৈরি করা এবং সূক্ষ্ম শস্য চাপানো বা সূক্ষ্ম শস্যের সমতুল্য রোলিং শস্য ব্যবহার করা প্রয়োজন।
3.2.৩ টেবিলে আট ধরনের স্টেইনলেস স্টীল খোলার প্লেট তরঙ্গযুক্ত প্যাকেজিং তালিকাভুক্ত করা হয়েছে।টাইপ নির্বাচনের বৈশিষ্ট্যগত পরামিতি হল প্যাকেজিংয়ের নির্দিষ্ট পৃষ্ঠতল এবং corrugation কোণ, যা প্রক্রিয়া নকশা প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।
স্টেইনলেস স্টীল খোলার জন্য তরঙ্গযুক্ত প্লেট
h: corrugation উচ্চতা (মিমি)
2B: corrugation দূরত্ব (মিমি)
β: তরঙ্গ কোণ (°)
δ: প্লেটের বেধ (মিমি)
S: corrugation দৈর্ঘ্য (মিমি)
R: corrugation কোণ উপরের বৃত্তের বাঁক এর ব্যাসার্ধ (মিমি)
প্রতি বছর আমরা শত শত ঘনমিটার ধাতব কাঠামোগত প্যাকেজিং বিভিন্ন মডেলের উত্পাদন এবং সরবরাহ করি। বিকল্পের জন্য অনেক জনপ্রিয় প্রকার এবং উপকরণ রয়েছে। কাস্টম অর্ডারও স্বাগত!আমরা আপনার প্রয়োজনের সাথে সাহায্য করতে পেরে খুশি!
টেল: 15112670997
